Полуавтоматическая линия по производству гибких труб
Линия прямой формовки труб может производить трубы как круглого, так и квадратного и прямоугольного сечения. В ней используется технология прямой формовки. Основная технология заключается в регулировке расстояния и положения роликов в соответствии с требованиями к формовке различных труб, а не в полной замене роликов.
Описание
Линия прямой формовки труб

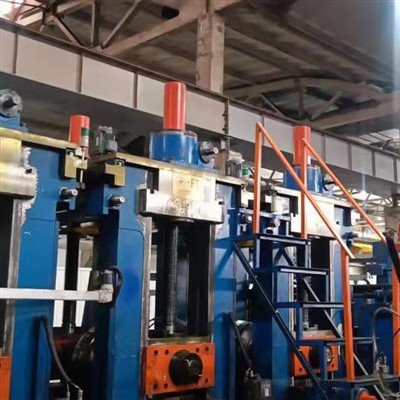

Линия прямой формовки труб может производить трубы как круглого, так и квадратного и прямоугольного сечения. В ней используется технология прямой формовки. Основная технология заключается в регулировке расстояния и положения роликов в соответствии с требованиями к формовке различных труб, а не в полной замене роликов.
Основные особенности и преимущества:
Основная особенность
Модель с быстрой заменой (кассета):

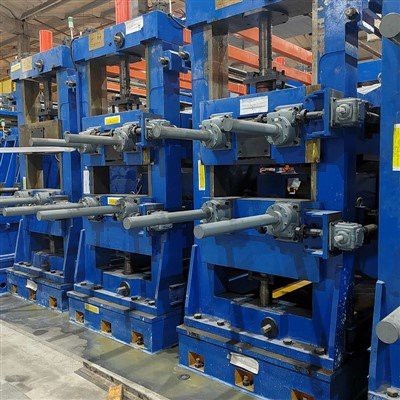

При изменении размера труб не требуется замена роликов на открытом профиле. В зоне прокатки меняется только положение роликов.
При изменении размера труб необходимо заменить ролики в зоне закрытого профиля, обжимные ролики и калибровочную часть. Роликовые системы спроектированы как модульные. При изменении размеров достаточно заменить всю модульную конструкцию.
Используется непрерывная формовка кромок, W-образная гибка и короткий вертикальный диапазон для ограничения эффекта прокатки.
Горизонтальное прессовое устройство, верхний и боковой ролики прижимного ролика оснащены электрическими винтовыми зажимами, что сокращает трудозатраты и повышает эффективность.
Основные преимущества
100% совместное использование роликов на участке формовки открытого профиля, один комплект роликов для всех размеров труб. Снижение стоимости роликов до 90%.
Закрытая профильная зона выполнена в кассетном типе. При изменении размера труб достаточно заменить весь модуль, что сокращает время настройки на 70%.
Технологический процесс

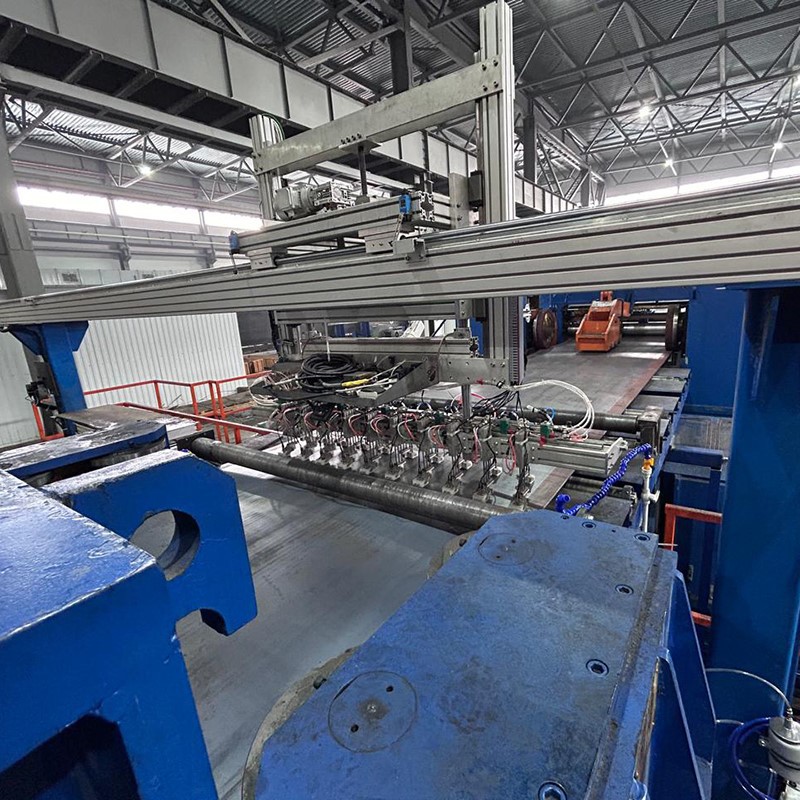

Загрузка рулонов → размотка → зажим и выравнивание → резка и стыковая сварка → накопление → зажим и подача → обрезка → дробление лома &rarr Ультразвуковая дефектоскопия полос → Направляющая → Формовка → Высокочастотная сварка → Ультразвуковая дефектоскопия → Зачистка → Шлифовка сварных швов → Водяное охлаждение → Калибровка и правка → Резка по длине → Рольганг → Обработка торцов → Гидроиспытания → Ручной контроль → Ремонт → Автоматическое штабелирование и упаковка → Хранение.
Список компонентов
|
Кол-во |
Название компонента |
Кол-во |
Примечание |
|
1 |
Салазки катушек |
2-3 комплекта |
Опционально |
|
2 |
Разматыватель с тележкой для рулонов |
1 комплект |
|
|
3 |
Стыковая сварка |
1 комплект |
|
|
4 |

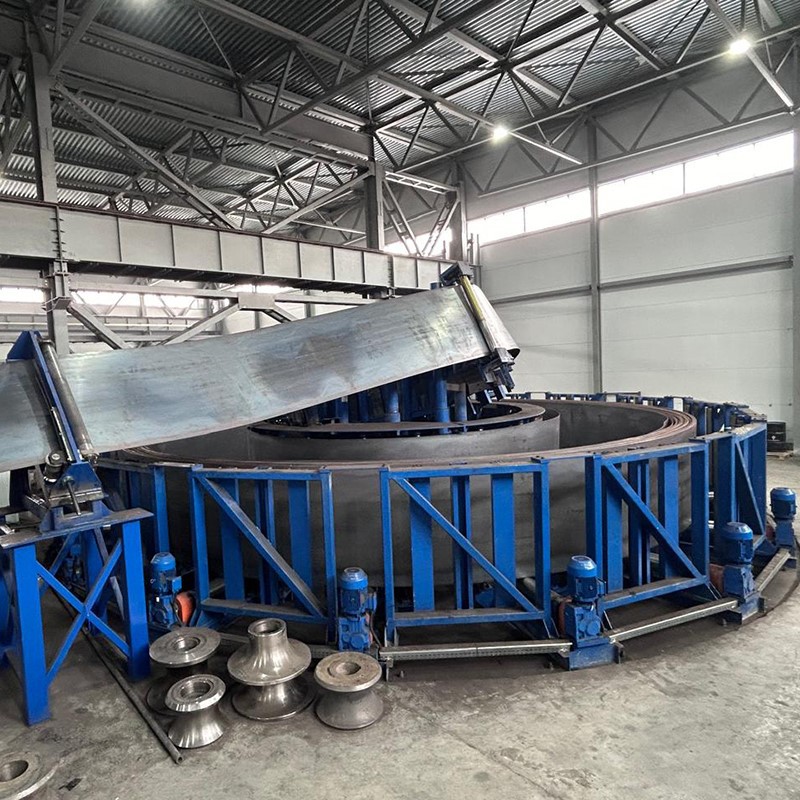

Горизонтальный накопитель |
1 комплект |
|
|
5 |

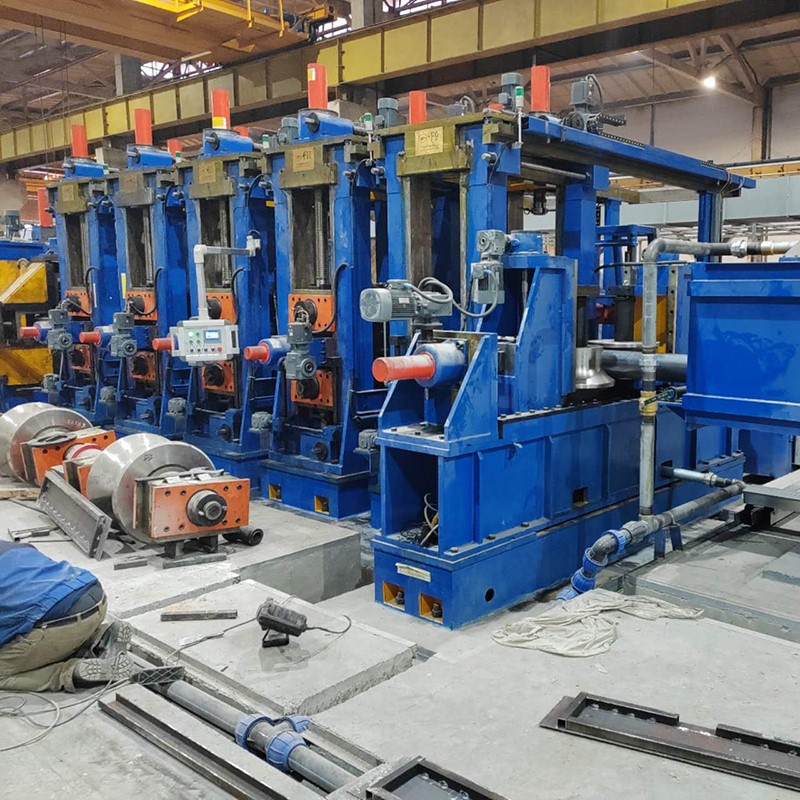

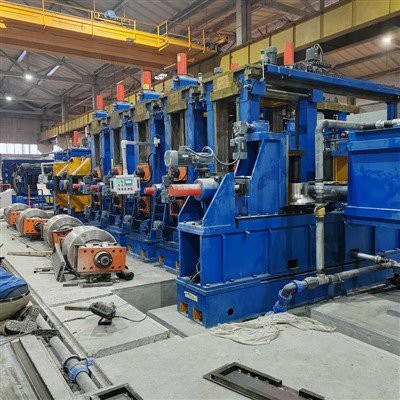

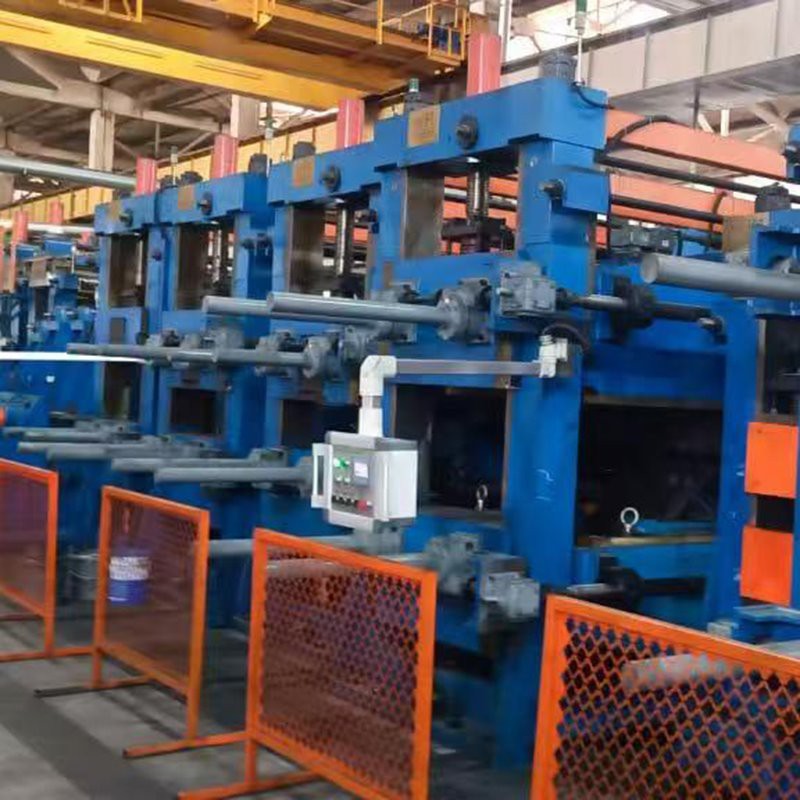

Устройство для формовки, сварки и калибровки (включая грубую рихтовку и охлаждение) |
1 комплект |
|
|
6 |
Пила для резки |
1 комплект |
|
|
7 |
Выносной стол |
1 комплект |
|
|
8 |

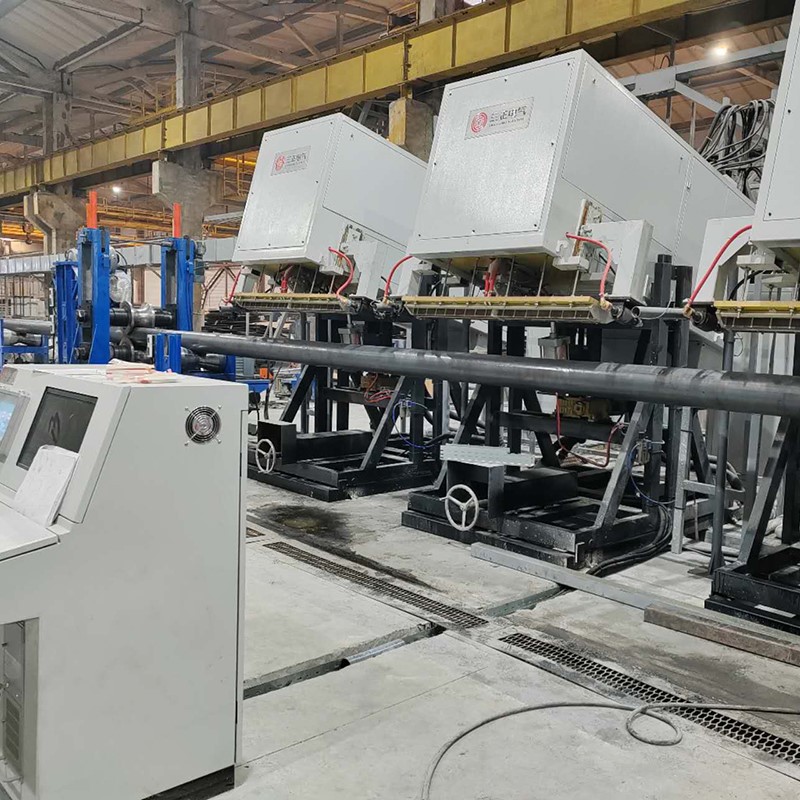

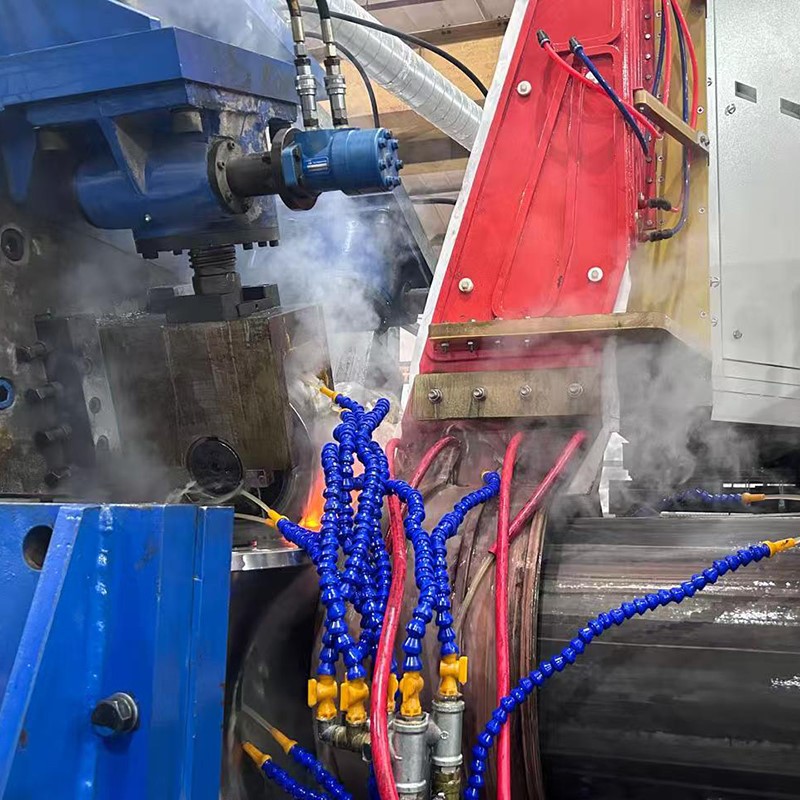

Твердотельный высокочастотный сварочный аппарат |
1 комплект |
|
|
9 |
Автоматическая система электрического управления |
1 комплект |
Сервопривод управление |
|
10 |
Автоматическая машина для укладки и упаковки |
1 комплект |
|
|
11 |

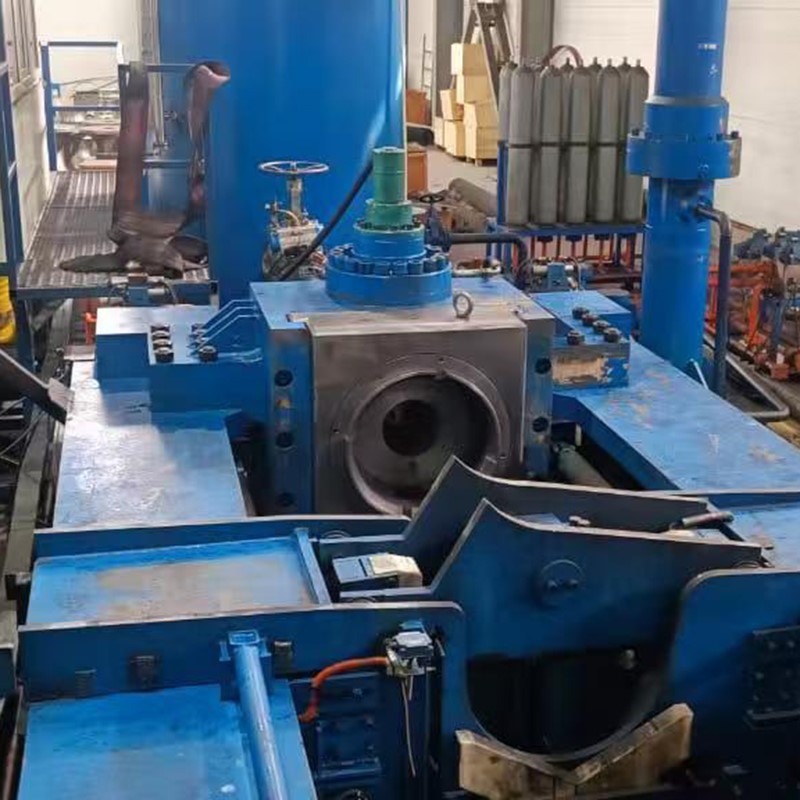

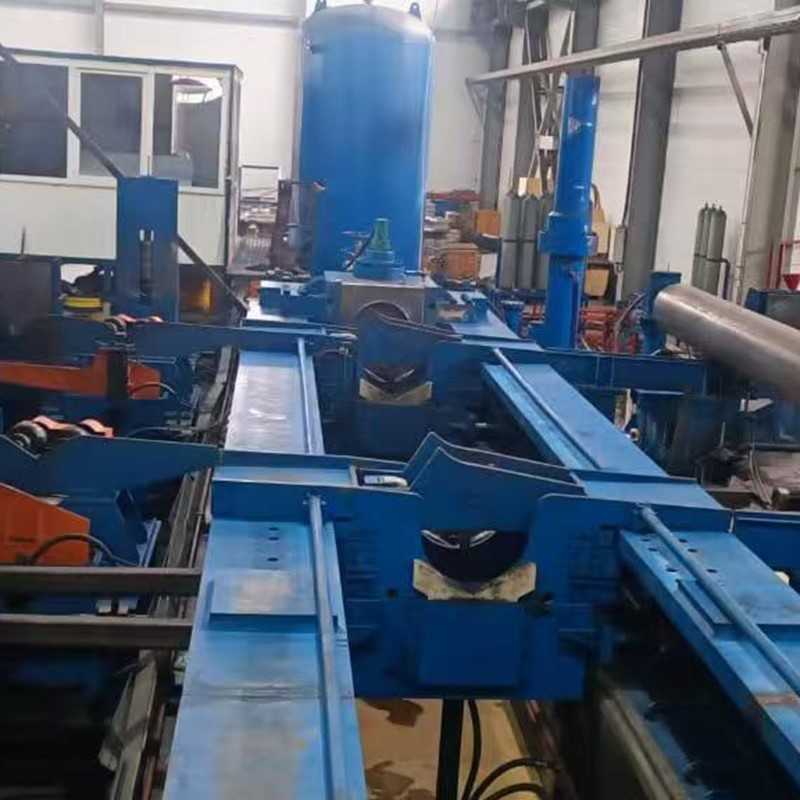

Машина для гидроиспытаний |
1 комплект |
Опционально |
|
12 |
Торцевальный станок |
1 комплект |
Опционально |
|
13 |
Трубоправильный станок |
1 комплект |
Опционально |

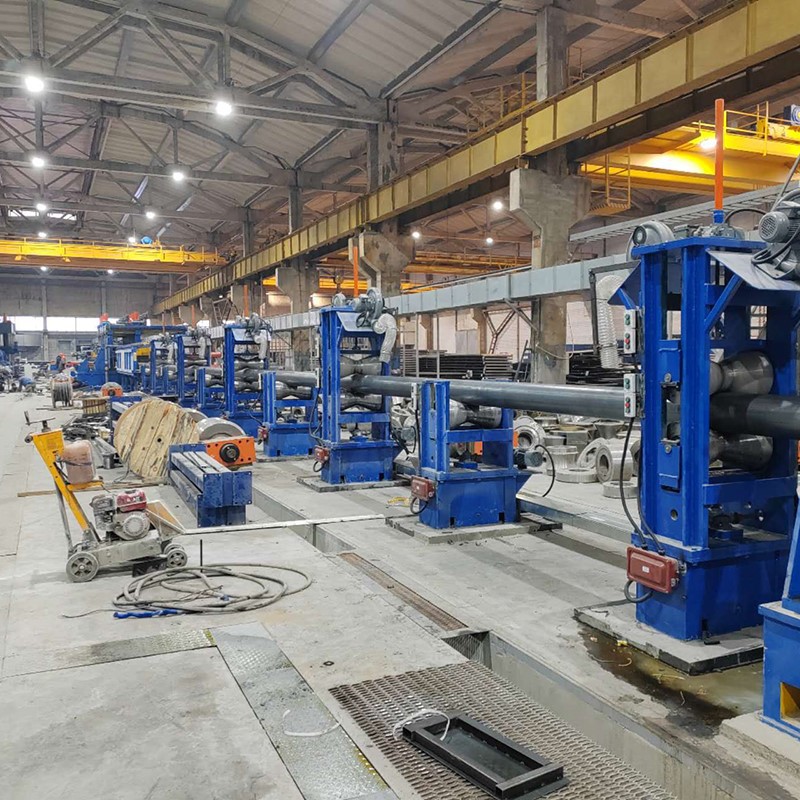

Применение линии прямой формовки труб
Эта линия трубопрокатного стана производит стальные трубы диаметром 219 и более. Производимые стальные трубы обладают высокой прочностью конструкции, устойчивостью к давлению и адаптивностью. Данная производственная линия также может быть оснащена вспомогательным оборудованием, таким как гидравлическая испытательная машина, машина для обработки стальных труб с плоским днищем и правильная машина для стальных труб. Производимые стальные трубы в основном применяются:
1. В области строительных стальных конструкций:
Часто используются в качестве несущих каркасов, опор колонн или балок крупных заводов, складов, стадионов, выставочных центров и других зданий. Прямоугольная структура квадратных труб облегчает возведение каркасов, а обтекаемая форма круглых труб обеспечивает более равномерное распределение усилий, что позволяет удовлетворить требования к несущей способности большепролетных зданий.
2. В области коммунального строительства:
Он может использоваться для ограждений на городских дорогах, опор уличного освещения, светофоров, а также в качестве вспомогательных опорных конструкций мостов и кронштейнов для подземных трубопроводов и т. д. В таких условиях трубы должны обладать определённой ветроустойчивостью и устойчивостью к давлению, а также быть адаптированными к внешним условиям.
3. В области машиностроения:
В тяжёлом механическом оборудовании (например, кранах, погрузчиках, прокатных станах и т. д.) он может использоваться в качестве конструктивных элементов, наружных втулок трансмиссионных валов или трубопроводов гидравлических систем и т. д. для выдерживания усилий и давлений при механической эксплуатации.
4. В энергетике и химической промышленности:
Подходит для нефте- и газопроводов малого и среднего диаметра, а также некоторых технологических трубопроводов на химических предприятиях (для транспортировки неагрессивных сред). Также может использоваться в качестве опорной конструкции для резервуаров для хранения нефти и реакционных сосудов. Толщина и диаметр трубы соответствуют определенным требованиям по сопротивлению давлению и несущей способности.
5. В сфере автомобилестроения:
Применяется в несущих конструкциях рам и шасси крупногабаритных грузовых автомобилей и специальной техники (например, инженерных и жилых автофургонов), обеспечивая надежную опору для транспортных средств.
